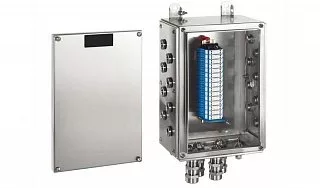

Взрывозащищенная клеммная коробка КНВ-Н 6020B из нержавеющей стали
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
Взрывозащищенная клеммная коробка КНВ-Н 6020B из нержавеющей стали предназначена для соединения, распределения и разветвления электрических цепей на промышленных объектах с взрывоопасными газовыми и пылевыми средами.
Корпус и крышка изготовлены из нержавеющей стали AISI 316L. Такое исполнение обеспечивает высокую устойчивость к коррозии и позволяет использовать коробку как внутри производственных помещений, так и на наружных установках, в том числе в условиях повышенной влажности и воздействия агрессивных сред.
КНВ-Н 6020B имеет вытянутую конфигурацию корпуса, поэтому возможности размещения кабельных вводов на сторонах B–D и A–C существенно различаются. На сторонах A–C можно разместить значительно больше вводов, что удобно для схем с преимущественным подводом кабелей с двух противоположных длинных сторон.
Клеммные терминалы устанавливаются внутри корпуса на DIN-рейках. Компоновка формируется под конкретную электрическую схему с учётом количества проводников, их сечения и расположения кабельных линий.
Максимальное количество отверстий:
| Резьба | B–D, шт. | A–C, шт. |
|---|---|---|
| 3/8″ | 14 | 44 |
| 1/2″ | 14 | 44 |
| 3/4″ | 8 | 24 |
| 1″ | 6 | 18 |
| 1 1/4″ | 3 | 7 |
| 1 1/2″ | 2 | 7 |
| M20 | 14 | 44 |
| M25 | 14 | 44 |
| M32 | 8 | 24 |
| M40 | 6 | 18 |
| M50 | 3 | 7 |
| M63 | 2 | 7 |
Максимальное количество клеммных терминалов:
| Сечение, мм² | 1,5 | 2,5 | 4 | 6 | 10 | 16 |
|---|---|---|---|---|---|---|
| Количество, шт. | 100 | 80 | 69 | 53 | 42 | 33 |
Технические характеристики
Применение
КНВ-Н 6020B применяется для организации силовых, сигнальных, измерительных и управляющих цепей, расключения кабелей и формирования промежуточных узлов коммутации во взрывоопасных зонах.
Модель подходит для систем автоматизации технологических процессов, КИПиА, управления промышленным оборудованием и других электротехнических систем, где требуется разместить значительное количество подключений в одном корпусе.
Особенности геометрии коробки позволяют использовать её в схемах с преимущественным расположением кабельных вводов на сторонах A–C. При резьбе 3/8″, 1/2″, M20 или M25 на этих сторонах допускается до 44 отверстий, тогда как на сторонах B–D — до 14.
Внутренняя вместимость зависит от сечения подключаемых проводников. Для 1,5 мм² предусмотрено до 100 клеммных терминалов, для 2,5 мм² — до 80, для 4 мм² — до 69.
Преимущества практического использования
КНВ-Н 6020B позволяет сформировать кабельную схему с высокой плотностью вводов на длинных сторонах корпуса. Это удобно, если основная часть кабельных трасс подходит к коробке с двух противоположных направлений.
Диапазон резьб от 3/8″ и M20 до 1 1/2″ и M63 позволяет использовать вводы различных типоразмеров. При увеличении диаметра резьбы допустимое количество отверстий уменьшается с учётом необходимого монтажного пространства.
Модель рассчитана на размещение до 100 клеммных терминалов при сечении проводников 1,5 мм². Для проводников 16 мм² допускается установка до 33 терминалов.
Нержавеющая сталь AISI 316L обеспечивает коррозионную стойкость корпуса и подходит для эксплуатации в сложных промышленных условиях.
Внутренняя компоновка может подбираться индивидуально с учётом электрической схемы, количества клемм, сечения проводников, направления кабельных трасс и требуемого расположения вводов.
Купить Взрывозащищенная клеммная коробка КНВ-Н 6020B из нержавеющей стали
У нас можно заказать взрывозащищенную клеммную коробку КНВ-Н 6020B из нержавеющей стали с подготовкой корпуса под необходимое количество кабельных вводов и клеммных соединений.
Для подбора исполнения необходимо указать количество и сечение проводников, требуемое число клеммных терминалов, количество подключаемых кабелей, размеры и резьбу кабельных вводов, стороны их размещения и необходимую дополнительную комплектацию.
