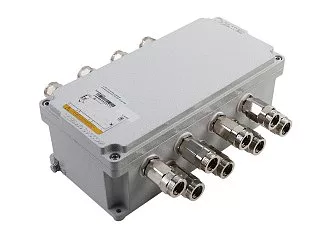

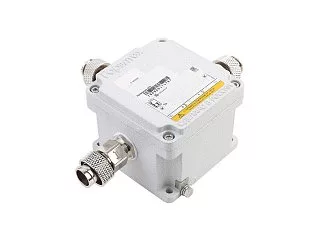

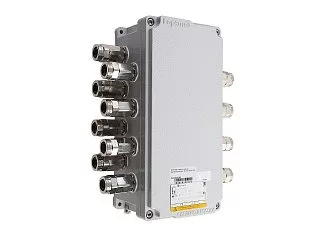

Взрывозащищенная клеммная коробка КСРВ663221 из алюминиевого сплава
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
КСРВ663221 — взрывозащищенная клеммная коробка из алюминиевого сплава увеличенного типоразмера. Внешние габариты корпуса составляют 669 × 329 × 207 мм, внутренние — 637 × 287 × 178 мм. Масса коробки составляет 18,8 кг. Продолговатая форма и значительная внутренняя длина позволяют размещать многорядные клеммные сборки и большое количество электрических соединений.
Для внутреннего оборудования применяется монтажная панель К6632Х массой 1,21 кг. Ее размеры составляют 598 × 250 × 586 × 231 мм. Материал панели может быть выбран в соответствии с исполнением: алюминий или нержавеющая сталь.
КСРВ663221 допускает установку клеммных зажимов AVK номинальным сечением от 2,5 до 150 мм². Для клемм малого сечения корпус обеспечивает значительную вместимость, а для крупных проводников позволяет использовать зажимы соответствующего номинального сечения.
Максимально допустимое количество клемм AVK
| Клеммный зажим | Номинальное сечение, мм² | Максимальное количество | Максимальное количество в одном ряду |
|---|---|---|---|
| AVK 2,5 | 2,5 | 312 | 114 |
| AVK 4 | 4 | 260 | 95 |
| AVK 6 | 6 | 200 | 73 |
| AVK 10 | 10 | 118 | 58 |
| AVK 16 | 16 | 98 | 48 |
| AVK 35 | 35 | 72 | 36 |
| AVK 50 | 50 | 36 | 31 |
| AVK 70 | 70 | 26 | — |
| AVK 95 | 95 | 7 | — |
| AVK 150 | 150 | 6 | — |
Максимальная вместимость указана без учета пространства, занимаемого кабельными вводами. Для смешанной комплектации количество клемм разных сечений определяется с учетом их совместного размещения внутри корпуса.
Максимально рекомендуемое количество кабельных вводов
Первое значение соответствует резьбе NPT, второе — метрической резьбе.
| Резьба NPT | Метрическая резьба | Сторона А | Сторона Б |
|---|---|---|---|
| 3/8″ | M16×1,5 | 96 / 96 | 37 / 36 |
| 1/2″ | M20×1,5 | 75 / 76 | 30 / 28 |
| 3/4″ | M25×1,5 | 48 / 50 | 18 / 18 |
| 1″ | M32×1,5 | 36 / 36 | 13 / 13 |
| 1 1/4″ | M40×1,5 | 20 / 20 | 8 / 8 |
| 1 1/2″ | M50×1,5 | 16 / 16 | 6 / 5 |
| 2″ | M63×1,5 | 13 / 11 | 4 / 3 |
| 2 1/2″ | M75×1,5 | 6 / 6 | 2 / 2 |
| 3″ | M90×1,5 | 5 / 5 | 2 / 2 |
Сторона А соответствует длинной стороне корпуса, сторона Б — короткой. Количество вводов выбирается с учетом их резьбы и фактической компоновки коробки.
Технические характеристики
Применение
КСРВ663221 предназначена для построения крупных соединительных и распределительных узлов с большим количеством электрических цепей. Внутреннее пространство 637 × 287 × 178 мм позволяет использовать модель для многорядного размещения клемм и организации многочисленных кабельных подключений.
Коробка может комплектоваться клеммами от AVK 2,5 до AVK 150. Максимальная вместимость достигает 312 клемм AVK 2,5. При использовании проводников большего сечения количество устанавливаемых зажимов уменьшается в соответствии с их габаритами.
При подборе КСРВ663221 учитываются количество и сечение проводников, максимальные ток и напряжение, тип DIN-рейки, состав клеммной сборки, количество кабелей, типы кабельных вводов и стороны их расположения.
Преимущества практического использования
Удлиненная геометрия КСРВ663221 дает большое пространство для последовательного и многорядного размещения клемм. Это позволяет формировать сложные схемы с большим числом соединений, сохраняя оборудование в одном корпусе.
Широкий диапазон применяемых клемм — от 2,5 до 150 мм² — позволяет комплектовать коробку как большим количеством зажимов для цепей малого сечения, так и клеммами для более крупных проводников.
Длинная сторона корпуса дает значительный ресурс для размещения кабельных вводов. В зависимости от размера резьбы возможны конфигурации от большого количества вводов M16×1,5 или 3/8″ NPT до вводов M90×1,5 или 3″ NPT.
Купить Взрывозащищенная клеммная коробка КСРВ663221 из алюминиевого сплава
Заказать взрывозащищенную клеммную коробку КСРВ663221 можно в комплектации, сформированной под электрическую схему объекта. Необходимо определить количество и тип клеммных зажимов, параметры кабельных вводов, стороны их расположения и требуемые дополнительные исполнения.
Для подбора КСРВ663221 следует предоставить количество подключаемых проводников, их сечение, ток и напряжение цепей, количество кабелей и требования к вводам. При использовании нескольких типов клемм их совместная вместимость проверяется для выбранной конфигурации корпуса. Если требуемое количество компонентов превышает возможности одного корпуса, для крупногабаритных исполнений возможно модульное решение из нескольких коробок.
