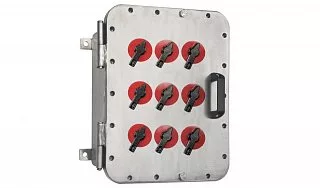

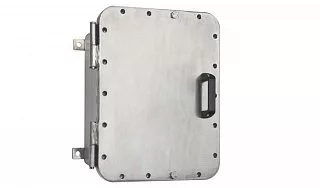

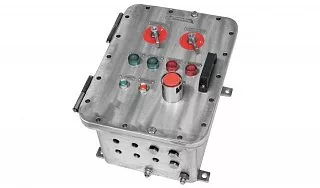

Взрывозащищенный корпус УНВ-Н(В)-21 из нержавеющей стали AISI 316L
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
Взрывозащищённый корпус УНВ-Н(В)-21 из нержавеющей стали AISI 316L предназначен для размещения электротехнических компонентов и коммутационной аппаратуры во взрывоопасных средах. Прямоугольная конструкция предусматривает возможность организации кабельных подключений через боковые стенки и нижнюю часть оболочки.
Наружные габариты корпуса — 285 × 245 × 179 мм, внутренние размеры — 220 × 180 × 127 мм. Масса — 32 кг. Конструкция включает монтажную пластину из нержавеющей стали, крепление крышки винтами AISI 304 A2-70, внутренние и внешние элементы заземления. Стандартное наружное покрытие — эпоксидный лак серого цвета RAL 9006.
Для серии предусмотрены исполнения с маркировкой взрывозащиты 1 Ex d IIB+H₂ T6…T3 Gb X и 1 Ex d IIC T6…T3 Gb X (без ацетилена). Конкретная маркировка и температурный класс определяются выбранной комплектацией.
Степень защиты оболочки — IP66/67. Для обеспечения IP67 предусмотрена дополнительная прокладка по периметру крышки. Температурные исполнения предусматривают нижние пределы −60, −40 или −20 °C и верхние пределы +40 или +60 °C.
Конструкция допускает выполнение резьбовых отверстий для кабельных вводов на коротких и длинных стенках, а также в нижней части корпуса.
Максимальное количество резьбовых отверстий:
| Резьба | Короткая сторона | Длинная сторона | Нижняя часть |
|---|---|---|---|
| M20 | 6 | 8 | 4 |
| M25 | 5 | 6 | 3 |
| M32 | 3 | 5 | 2 |
| M40 | 2 | 3 | 1 |
| M50 | 2 | 2 | 1 |
| M63 | 1 | 2 | 1 |
| M75 | 1 | 2 | — |
| M90 | 1 | 1 | — |
Указанные значения относятся к отверстиям одного типоразмера. При комбинировании разных размеров резьбы необходимо соблюдать допустимые расстояния между отверстиями и требования к сохранению взрывозащиты.
Технические характеристики
Применение
УНВ-Н(В)-21 применяется при создании взрывозащищённых распределительных устройств, блоков коммутации, систем промышленной автоматизации и технологического контроля.
Внутреннее пространство позволяет предусматривать размещение клеммных соединений, коммутационной и защитной аппаратуры с учётом габаритов компонентов и необходимых монтажных расстояний. Возможность подготовки отверстий на трёх участках оболочки позволяет организовать подключение кабельных линий с различных направлений.
Корпус может использоваться на химических, нефтехимических и нефтегазовых предприятиях, где требуется оборудование с повышенной коррозионной стойкостью. Эксплуатация готового изделия во взрывоопасных зонах 1 и 2 допускается при соответствии его маркировки условиям объекта.
Преимущества практического использования
Особенность УНВ-Н(В)-21 — возможность распределения кабельных подключений между боковыми стенками и нижней частью корпуса. На длинной стороне допускается размещение до восьми отверстий M20, а также предусмотрены отверстия под крупные кабельные вводы вплоть до M90. Это позволяет выбирать конфигурацию подключений с учётом расположения внутренней аппаратуры и кабельных трасс.
Прямоугольная монтажная поверхность и внутренняя глубина 127 мм позволяют компоновать электротехнические компоненты с учётом пространства для соединительных проводников.
Нержавеющая сталь AISI 316L обеспечивает коррозионную стойкость в соответствующих агрессивных промышленных средах. Взрывонепроницаемая конструкция Ex d предназначена для локализации возможного внутреннего взрыва, а степень защиты IP66/67 предусматривает защиту оболочки от проникновения пыли и воды в соответствующем исполнении.
Купить Взрывозащищенный корпус УНВ-Н(В)-21 из нержавеющей стали AISI 316L
В НПО «Легион» можно заказать взрывозащищённый корпус УНВ-Н(В)-21 из нержавеющей стали AISI 316L для комплектации промышленного электротехнического оборудования.
Для подбора необходимо указать назначение изделия, требуемую маркировку взрывозащиты, условия эксплуатации, состав и габариты устанавливаемых компонентов. При согласовании заказа учитываются количество и параметры электрических цепей, типы и расположение кабельных вводов, температурное исполнение и дополнительное оснащение.
