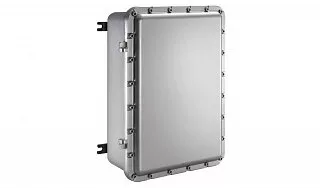

Взрывозащищенный корпус УНВ(В)-4565Д из алюминиевого сплава
Наличие
Есть
Доставка
По России и СНГ
Оплата
Безналичный расчет
Описание
Взрывозащищённый корпус УНВ(В)-4565Д из алюминиевого сплава предназначен для установки электротехнической аппаратуры, компонентов распределительных устройств и систем промышленной автоматизации, эксплуатируемых во взрывоопасных средах. Модель отличается увеличенными размерами монтажной плоскости и значительной внутренней глубиной, что позволяет использовать её для комплектации оборудования со сложной пространственной компоновкой.
Наружные габариты корпуса составляют 650 × 450 × 335 мм, внутренние размеры — 576 × 376 × 275 мм. Масса изделия — 52 кг. Внутренняя геометрия обеспечивает пространство для размещения нескольких функциональных групп электротехнических компонентов, организации кабельных соединений и установки аппаратуры с выступающими конструктивными элементами. При разработке компоновки учитываются необходимые монтажные расстояния, габариты оборудования и условия его обслуживания.
Корпус и крышка изготовлены из коррозионностойкого модифицированного алюминиевого сплава. Внутри предусмотрена алюминиевая монтажная пластина для крепления электротехнических компонентов. Крышка фиксируется по периметру крепёжными элементами из нержавеющей стали. Конструкция оснащена внутренним и внешним элементами заземления. Стандартное наружное покрытие — эпоксидный лак серого цвета RAL 9006.
Модель относится к серии взрывонепроницаемых оболочек Ex d. В зависимости от исполнения предусмотрена маркировка взрывозащиты 1 Ex d IIB+H₂ T6…T3 Gb X или 1 Ex d IIC T6…T3 Gb X (без ацетилена). Конкретная маркировка и температурный класс определяются конструкцией готового изделия и характеристиками установленного оборудования.
Степень защиты оболочки — IP66/67. Для серии предусмотрены температурные исполнения с нижними пределами −60, −40 или −20 °C и верхними пределами +40 или +60 °C.
Конструкция допускает подготовку отверстий для установки кабельных вводов, заглушек и соединительных элементов. Предусмотрено выполнение метрической, трубной цилиндрической и конической резьбы NPT. Количество, размеры и расположение отверстий согласовываются с учётом конструкции оболочки и требований к сохранению взрывозащиты.
Технические характеристики
Применение
УНВ(В)-4565Д используется при создании взрывозащищённых электротехнических устройств, в которых необходимо объединить несколько групп оборудования внутри одной оболочки. Корпус может применяться для комплектации распределительных щитов, устройств управления электродвигателями, систем промышленной автоматизации, контроля технологических процессов и сигнализации.
Размеры внутреннего пространства позволяют рассматривать модель для размещения коммутационной и защитной аппаратуры, трансформаторов, клеммных соединений и других электротехнических компонентов. Значительная глубина особенно актуальна при установке оборудования, требующего дополнительного пространства для выступающих элементов, подведения кабелей и выполнения внутренних электрических соединений.
При использовании корпуса в составе распределительных устройств можно предусматривать отдельные зоны размещения коммутационной аппаратуры, клеммных групп и вспомогательных компонентов. Конкретная схема определяется составом оборудования, его габаритами, тепловыделением и требованиями к взрывозащите готового изделия.
Модель предназначена для применения на промышленных объектах, включая нефтегазовые, нефтехимические и химические предприятия. Возможна установка внутри производственных помещений и на наружных технологических площадках во взрывоопасных зонах 1 и 2 при соответствии маркировки готового оборудования условиям эксплуатации.
Преимущества практического использования
УНВ(В)-4565Д сочетает большую монтажную площадь с внутренней глубиной 275 мм. Такая конфигурация позволяет рассматривать корпус для оборудования, которому недостаточно только протяжённой монтажной поверхности: необходимо также пространство для аппаратов значительной глубины и организации их электрических подключений.
Прямоугольная геометрия предоставляет возможность распределять компоненты по функциональному назначению, выбирать различные варианты расположения аппаратуры и предусматривать пространство для кабельных соединений. Это особенно важно при разработке устройств, объединяющих несколько электротехнических узлов.
Размеры корпуса позволяют рассматривать различные варианты подвода кабельных линий с учётом направления трасс и расположения внутренних компонентов. При согласовании отверстий учитываются параметры вводов, минимально допустимые расстояния между ними и ограничения по количеству отверстий на каждой стороне оболочки.
Взрывонепроницаемая конструкция Ex d предназначена для локализации возможного внутреннего взрыва. Степень защиты IP66/67 обеспечивает защиту от проникновения пыли и воды в пределах соответствующего исполнения. Коррозионностойкий алюминиевый сплав и эпоксидное покрытие обеспечивают дополнительную защиту материала корпуса при промышленной эксплуатации.
Для адаптации оборудования к условиям объекта могут рассматриваться предусмотренные для серии варианты дополнительного оснащения, включая внутреннее антиконденсатное покрытие, дренажные и вентиляционные клапаны, петли крышки и специальные монтажные элементы. Возможность их применения определяется при согласовании конкретной комплектации.
Купить Взрывозащищенный корпус УНВ(В)-4565Д из алюминиевого сплава
В НПО «Легион» можно заказать взрывозащищённый корпус УНВ(В)-4565Д из алюминиевого сплава для размещения распределительного, коммутационного и управляющего электротехнического оборудования.
Для подбора рекомендуем предоставить назначение изделия, требуемую маркировку взрывозащиты, условия эксплуатации и перечень устанавливаемых компонентов с указанием их габаритов и электрических характеристик. При комплектации крупногабаритной оболочки особое внимание уделяется расположению функциональных групп, допустимому тепловыделению и организации кабельных подключений.
Для согласования заказа также необходимо определить количество и параметры электрических цепей, количество, тип и расположение кабельных вводов, требуемое температурное исполнение и дополнительное оснащение.
Наши специалисты помогут подобрать комплектацию в соответствии с техническими требованиями проекта и подготовят коммерческое предложение.
